Corrigé 20. Enoncé
1. Expression arithmétique sous la forme d'un arbre binaire
Algorithme récursif d'évaluation : voir
C18. Exercice 1
Algorithme non récursif d'évaluation
On utilise deux piles :
- Pile : pour faire les remontées dans l'arbre.
- Pile1 : pour évaluer l'expression.
Nous utilisons Pile1 comme suit :
- à la rencontre d'une feuille, on l'empile.
- quand on remonte par la gauche, on ne fait rien.
- quand on remonte par la droite, on dépile deux fois (soient V1 et V2 les valeurs
dépilées), on effectue l'opération puis on empile le résultat.
En plus des opérations du modèle, on utilise l'opération Sommet(Pile) qui fournit
l'élément se trouvant au sommet de pile.
Créerpile(Pile)
Créerpile(Pile1)
Possible := VRAI
P := Racine
TANTQUE Possible :
TANTQUE P # NIL :
Empiler(Pile, P)
P' := P
P := Fg(P)
FINTANTQUE
SI NON Pilevide(Pile)
SI Fd(P') = NIL :
{ C'est une feuille}
Empiler(Pile1, Valeur(Info(P'))
Cond := VRAI
TANTQUE NON Pilevide(Pile) ET Cond :
Q := P'
Dépiler(Pile, P')
SI NON Pilevide(Pile) :
P' := Sommet(Pile)
SI Fd(P') = Q :
Dépiler(Pile1, V1)
Dépiler(Pile1, V2)
Empiler(Pile1, Oper(Info(P'),
V1, V2)
SINON Cond := FAUX FSI
SINON
Possible := FAUX
FSI
FINTANTQUE
FSI
P := Fd(P')
SINON
Possible := FAUX
FSI
FINTANTQUE
2. Fichier avec index primaire

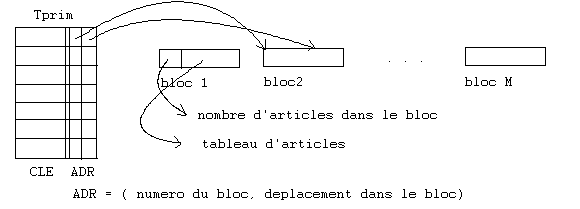

Un exemple d'organisation de fichier avec index primaire est le suivant :
Tprim étant la table d'index.
Caractéristiques
N : nombre courant
d'éléments dans Tprim.
Dernierbloc : numéro du dernier bloc du fichier.
Deplacement : déplacement dans le bloc.
Max_bloc : nombre maximum de blocs du fichier.
Description
TYPE T = STRUCTURE
Clé : Typeclé
Adr : Typeadresse
FIN
TYPE Typedresse = STRUCTURE
Numbloc : ENTIER
Depl : ENTIER
FIN
VAR Tprim : TABLEAU[1..M.] DE T
Définition du bloc du fichier
TYPE Typebloc = STRUCTURE
Nb : ENTIER
Tab : TABLEAU[1..B] DE Typearticle
FIN
TYPE Typearticle = STRUCTURE
Clé : Typeclé
Info : Typeqq
FIN
Algorithme de recherche/insertion
Soit F le fichier de données et Bloc une zone mémoire de type Typebloc.
{ Recherche dichotomique sur l'index primaire }
Trouv := FAUX
Bi := 1
Bs := N { Nombre d'éléments dans Tprim }
TANTQUE Bi <= Bs ET NON Trouv :
Milieu := (Bi+Bs) DIV 2
SI Tprim(Milieu).Clé = Clé
Trouv := VRAI
SINON
SI Clé <
Tprim(Milieu).Clé
Bs := Milieu - 1
SINON
Bi := Milieu + 1
FSI
FSI
FINTANTQUE
SI Trouv : " Clé existe "
SINON
{Bi pointe la position o� l'élément devrait
être inséré }
SI N = M : " Saturation de la table
d'index "
SINON
Possible := VRAI
{ Insertion de
l'article dans le fichier}
SI Déplacement < B:
Lirebloc(F,Dernierbloc, Bloc)
Bloc.Nb := Bloc.Nb + 1
Bloc.Tab(Bloc.Nb) := Article
Déplacement := Bloc.Nb
Ecrirebloc(F, Dernierbloc, Bloc)
SINON
{ Le dernier bloc est plein }
Dernierbloc := Dernierbloc + 1
SI Dernierbloc <= Max_bloc :
Bloc.Nb := 1
Bloc.Tab(1) := Article
Déplacement := 1
Ecrirebloc(F, Dernierbloc, Bloc)
SINON Possible := FAUX
" Fichier saturé "
FSI
FSI
{ Insertion ( Clé,
(Dernierbloc, Deplacement)) dans la table d'index Tprim }
SI Possible :
POUR I = N, Bi, - 1 :
Tprim(I+1) := Tprim(I)
FINPOUR
Tprim(Bi).Clé := Clé ; N := N + 1
FSI
FSI
FSI
3. Fichier avec un index secondaire

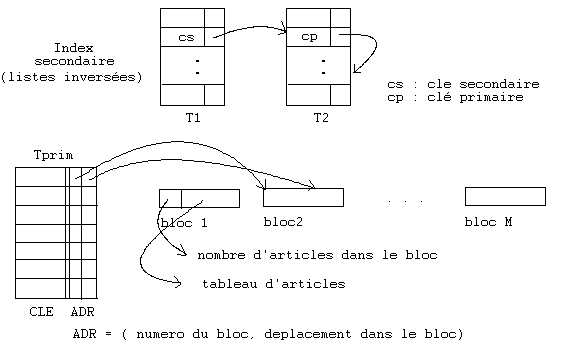

Schéma
Description
TYPE Type1 = STRUCTURE
Clésec : Typeclé
Têtelist : ENTIER
FIN
TYPE Type2 = STRUCTURE
Cléprim : Typeclé
Suiv : ENTIER
FIN
VAR T1 : TABLEAU[1..N1] DE Type1
VAR T2 : TABLEAU[1..N2] DE Type2
T1 et T2 désignent l'index secondaire sous forme de listes inversées.
TYPE Type3 = STRUCTURE
Cléprim : Typeclé
Adr : Typeadresse
FIN
TYPE Typedresse = STRUCTURE
Numbloc : ENTIER
Depl : ENTIER
FIN
VAR Tprim : TABLEAU[1..N.] DE Type3
Définition du bloc du fichier
TYPE Typebloc = STRUCTURE
Nb : ENTIER
Tab : TABLEAU[1..B] DE Typearticle
FIN
TYPE Typearticle = STRUCTURE
Clé : Typeclé
Info : Typeqq
FIN
Caractéristiques
N : nombre courant d'éléments dans
Tprim.
Dernierbloc : numéro du dernier bloc du fichier.
Deplacement : déplacement dans le bloc.
Max_bloc : nombre maximum de blocs du fichier.
Nc1 : nombre courant d'éléments dans T1.
Nc2 : nombre courant d'éléments dans T2.
Algorithme de recherche/insertion
On commence par dérouler exactement le même algorithme que précédemment. Si la clé
primaire n'est pas trouvée, elle est insérée dans le fichier(l'article est réduit à
sa clé) et dans la table d'index primaire. Si le fichier dispose en plus d'un index
secondaire, on déroule ce qui suit:
{Recherche dichotomique de Clésec dans T1}
Trouv := FAUX
Bi := 1
Bs := Nc1 { Nombre d'éléments dans T1 }
TANTQUE Bi <= Bs ET NON Trouv :
Milieu := (Bi+Bs) DIV / 2
SI T1(Milieu).Clésec = Clésec
Trouv := VRAI
SINON
SI Clé <
T1(Milieu).Clésec
Bs := Milieu - 1
SINON
Bi := Milieu + 1
FSI
FSI
FINTANTQUE
Possible := VRAI
SI NON Trouv :
{Bi pointe la position o� devrait être
inséré l'élément}
SI Nc1 = N1 : " Saturation de T1" ;
Possible := FAUX
SINON
POUR I = Nc1, Bi, - 1 :
T1(I+1) := T1(I)
FINPOUR
T1(Bi).Clésec := Clésec
T1(Bi).Têtelist := NIL
Nc1 := Nc1 + 1
FSI
SI Possible :
Allouer(R)
SI R # 0 :
{
Insertion au début }
Aff_Val(R, Cleprim)
Aff_Adr(R, T1(Bi).Têtelist )
T1(Bi).Têtelist := R
SINON " Saturation de
T2" FSI
FSI
SINON "Impossible" FSI
Les modules Allouer et Aff_Adr et Aff_Val sont définis comme suit :
Module Allouer(R) : délivre un emplacement libre R dans la table T2 s'il existe.
Nc2 := Nc2 + 1
SI Nc2 <= N2 :
R <-- Nc2
SINON
R := 0
FSI
Notons qu'une suppression dans un tel fichier ne touche pas l'index secondaire.
Module Aff_Adr(L, K) : dans le champ Suiv de l'entrée L de T2, met l'indice K, c'est à
dire :
T2(L).Suiv := K
Module Aff_Val(L, V) : dans le champ Cléprim de l'entrée L de T2, met la clé V, c'est
à dire :
T2(L).Cléprim := V
